金屬薄膜激光切割機定制方案設計

在精密制造領域，金屬薄膜（如銅箔、不銹鋼箔、鎳箔、鋁箔等，厚度通常在幾微米至數百微米）的精準高效切割是許多高端產業（如柔性電路板FPC、新能源電池、精密傳感器、半導體封裝、醫療器件）的關鍵工藝環節。通用激光切割設備難以滿足其超薄、高導熱、易變形、高精度的特殊要求。定制化激光切割方案成為突破生產瓶頸、提升品質與效率的必然選擇。

核心定制化設計要素：

1.激光源精準匹配：

超短脈沖激光（皮秒/飛秒）：首選方案。極短脈沖（<10ps）帶來“冷加工”效應，熱影響區（HAZ）極小，幾乎無熔渣、毛刺、熱變形，尤其適用于超薄箔材（<50μm）、熱敏感材料及要求極高邊緣質量的場景（如FPC精細線路）。 光纖激光（連續/調Q）：適用于較厚（>50μm）、對熱影響容忍度稍高的材料（如部分電池集流體）。需精確控制功率密度和脈沖參數以抑制熱效應。經濟性較高。

波長選擇：紫外激光（355nm）對大多數金屬吸收率更高，尤其適合極薄箔和精細切割；綠光（532nm）也是常用選項；紅外（1064nm）需更高功率，需評估熱影響。

2.高精度運動與定位系統：

精密平臺：采用大理石或高剛性合金基座，搭配高精度直線電機/伺服電機驅動的XY運動平臺，重復定位精度需達±1μm級別，確保切割路徑的絕對精度。

高速響應與穩定性：優化控制算法，實現高速（>1m/s）下的急停急起、微小線段連續切割無抖動，滿足復雜圖形加工需求。

Z軸自動對焦：配備高精度激光位移傳感器或電容式傳感器，實時監測薄膜表面位置，動態調整焦點，補償材料起伏或平臺不平。

3.先進光學與成像系統：

高質量光束整形：采用高性能擴束鏡、準直鏡及聚焦鏡（F-Theta透鏡或遠心鏡頭），確保光斑質量（M2<1.3）和聚焦穩定性，獲得最小化、能量分布均勻的切割光斑（可達<15μm）。 CCD視覺定位：集成高分辨率CCD相機，具備自動尋邊、Mark點識別、圖案對準功能。支持根據預設圖形或?qū)崟r(shí)圖像進行高精度（±5μm）套切，解決來料偏差問題。 同軸/旁軸監測：可選配加工過程實時監控系統（如Plume監測），用于質量判斷或工藝閉環控制。 4.精密工裝與載具： 真空吸附平臺：定制微孔陣列吸附臺面，均勻穩定吸附薄膜，防止振動位移，同時避免損傷材料表面。分區控制適應不同尺寸。 柔性治具：針對易卷曲、易褶皺的超薄箔材（如<10μm），設計專用展平、傳輸和固定裝置（如靜電吸附、低粘性覆膜、特殊輥軸系統）。 自動上下料接口：預留標準接口（如SMEMA）或定制方案，與前后道工序（如卷對卷R2R系統、機械手）無縫集成，實現自動化生產。 5.智能軟件與控制系統： 專業切割軟件：支持復雜圖形（DXF,Gerber,AI）導入、路徑優化、工藝參數數據庫管理、自動排版、切割過程模擬。 工藝參數專家?guī)欤横槍?duì)不同材料、厚度、圖形內置優化工藝包（功率、頻率、速度、輔助氣體、占空比），并可學習積累新工藝。 實時監控與數據追溯：集成設備狀態監控（OEE）、切割過程數據記錄、報警管理及生產報表生成，支持工業4.0集成。 典型定制化技術參數參考： |參數項|規格/描述| |:-|:| |適用材料|銅箔、鋁箔、不銹鋼箔、鎳箔、鈦箔、鉬箔等（厚度：5μm-300μm）| |激光類型|紫外皮秒/飛秒激光器（主流）、光纖激光器（調Q/連續）、綠光激光器（可選）| |激光功率|紫外：5W-30W+；光纖：50W-500W+(視需求)| |切割精度|±5μm-±15μm(視材料、厚度、圖形復雜度)| |重復定位精度|≤±1μm| |最小線寬/切縫|15μm-50μm(紫外激光優勢顯著)| |最大加工速度|>1000mm/s(視圖形、材料、精度要求)|

|平臺尺寸/行程|定制化(如300mmx300mm,600mmx600mm,或匹配卷材寬度)|

|定位方式|高精度伺服電機/直線電機+閉環光柵尺|

|對焦方式|自動對焦(激光/CapacitiveSensor)|

|視覺系統|高分辨率CCD，自動識別定位(±5μm)|

|載臺|定制化真空吸附平臺(微孔陣列，分區控制)|

|控制系統/軟件|工業PC+專業切割軟件(支持CAD導入、路徑優化、工藝庫、數據管理)|

|輔助氣體|壓縮空氣、氮?dú)?、氧?可選，用于吹渣、冷卻、部分材料氧化切割)|

|安全防護|Class1激光安全防護罩，聯鎖裝置，煙塵凈化系統|

安全保障：嚴格遵循激光安全標準（Class1），配備全封閉防護罩、安全聯鎖、急停按鈕、激光狀態指示燈及高效煙塵凈化系統。

應用價值：

極致精度與質量：實現微米級精密切割，無毛刺、無熱變形，提升產品良率和可靠性。

超高效率：高速運動與先進激光結合，顯著提升產能。

廣泛適應性：定制化設計攻克超薄、易損、異形金屬薄膜的切割難題。

智能化生產：自動化集成與數據管理，降低人工依賴，實現可追溯制造。

降低綜合成本：減少?gòu)U品率、模具損耗，優化生產流程。

結論：

金屬薄膜激光切割機的定制化設計，是融合尖端激光技術、精密機械工程、智能控制與深度工藝?yán)斫獾南到y(tǒng)工程。唯有精準匹配用戶特定的材料特性、精度要求、產能目標和應用場景，才能充分發揮激光加工的潛力，為高端制造業提供高效、精密、可靠的核心加工利器，賦能產業創新升級。選擇擁有深厚技術積累和豐富定制經驗的合作伙伴，是成功實施該方案的關鍵。

好的，這是一份約800字的金屬薄膜激光切割機定制方案框架，編號：250603910。您可以根據具體需求填充細節。

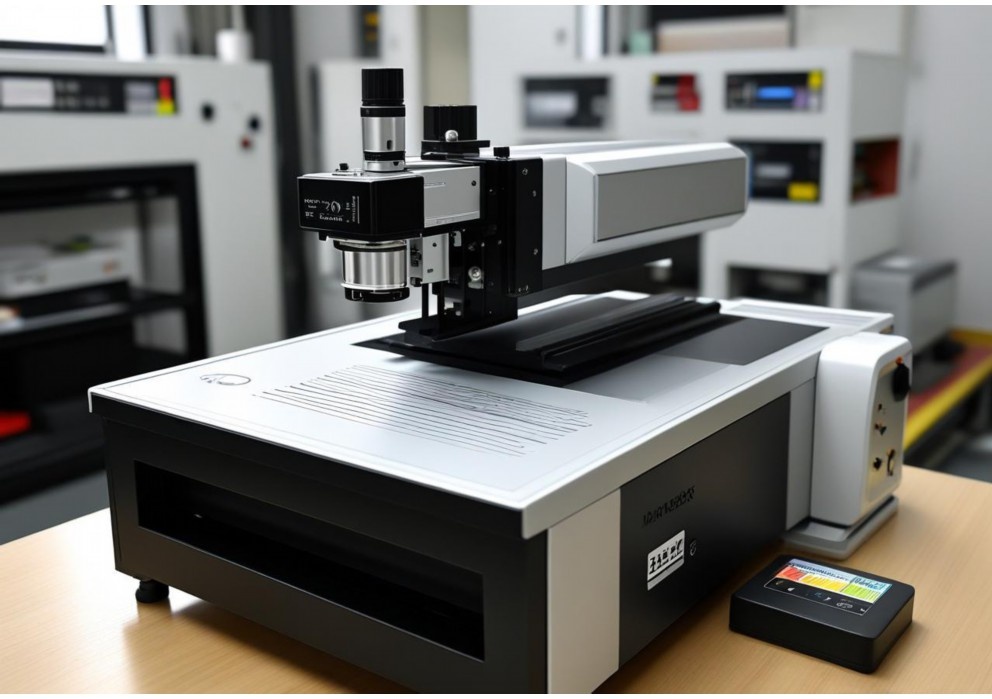

金屬薄膜激光切割機定制方案(編號：250603910)

一、項目背景與需求概述

為滿足貴司在精密金屬薄膜（如：不銹鋼箔、銅箔、鋁箔、鎳箔、合金箔等，厚度范圍：0.01mm-0.3mm）加工領域?qū)Ω呔?、高效率、低熱影響區（HAZ）切割的需求，特制定此定制化激光切割機方案。目標應用于（請說明具體應用場景，如：電子元器件、傳感器、柔性電路、電池電極、精密屏蔽件等）的生產。

核心需求提煉：

1.超高精度：切割輪廓精度≤±0.02mm，重復定位精度≤±0.01mm。

2.精細切割：最小線寬/縫寬≤0.03mm，最小內孔直徑≤0.1mm(視材料)。

3.極小熱影響：嚴格控制熱變形、熔渣、變色，邊緣光滑無毛刺。

4.高穩定性：適應長時間連續生產，良品率≥99.5%。

5.高效生產：優化切割路徑與速度，提升單位時間產出。

6.易操作性：人機界面友好，編程與換型簡便。

7.安全環保：符合相關安全標準，有效處理煙塵。

二、定制化方案核心內容

1.激光器選型與配置：

類型：高光束質量單模光纖激光器。優勢：光束質量極好（M2<1.1），聚焦光斑小（可達10-20μm），非常適合超薄、高精度金屬切割，熱輸入控制優異。 功率：（根據材料、厚度、速度需求定制，例如：50W-300W范圍）。薄金屬膜通常無需過高功率，重點在于光束質量和穩定性。 脈沖/連續可調：支持納秒級高峰值功率脈沖模式，實現“冷”切割，最大限度減少熱影響。也支持連續模式用于高速直線切割。 2.精密運動與定位系統： 結構：高剛性大理石或精密焊接鋼平臺，確保長期穩定性。 驅動：直線電機驅動系統(X,Y軸)。優勢：高速、高加速度、無背隙、免維護、定位精度及重復精度極高，滿足微米級運動要求。 導軌：超高精度直線導軌（如：P級或UP級）。 光路：全封閉、恒溫恒濕（可選）保護的高穩定性飛行光路系統，配備高質量反射鏡和聚焦鏡（如：f-theta透鏡），確保光束傳輸穩定，焦點位置精確。 3.精密聚焦與高度控制： Z軸：高精度伺服電機驅動，搭配精密滾珠絲杠或直線電機。 自動對焦系統：電容式或激光同軸非接觸式自動跟蹤對焦系統(AutoFocus,AF)。實時監測并調整焦點與材料表面的距離（±0.01mm精度），確保切割全程焦點位置最優，尤其對于可能翹曲的薄膜至關重要。 4.工作臺與夾具： 真空吸附工作臺：分區可控真空吸附，提供均勻、穩定、無痕的薄膜固定，防止振動和移位。吸附力可調以適應不同材質和厚度。 精密夾具（可選）：針對特定工件設計專用治具，提高定位精度和效率。 5.視覺輔助與定位系統（強烈推薦）： 高分辨率CCD視覺系統：實現精確定位（Mark點識別）、自動尋邊、切割路徑校正、成品/半成品在線檢測（可選），大幅提升首件成功率和批產一致性。 6.控制系統與軟件： 專業激光切割控制軟件：支持CAD/CAM文件導入（DXF,DWG,AI等），具備強大、智能的路徑優化、工藝參數庫管理、嵌套排版（節省材料）、模擬仿真功能。 人機界面(HMI)：大尺寸觸摸屏，操作直觀簡便，實時顯示加工狀態、參數、報警信息。 工藝數據庫：預置并支持自定義不同材料、厚度的最優切割參數（功率、速度、頻率、氣壓、焦點位置等）。 7.輔助系統： 吹氣系統：精密控制同軸輔助氣體（通常使用高純度氮?dú)釴2或壓縮空氣，特殊需求可選氧氣O2）。精確控制氣壓和流量，有效吹除熔渣，保護光學鏡片，優化切割質量。 除塵系統：集成高效過濾除塵裝置（HEPA/活性炭），及時抽排切割煙塵，保持工作環境清潔，保護設備與人員健康。 冷卻系統：激光器及光學部件專用閉環水冷機，確保溫度恒定，保障激光輸出穩定性和光學元件壽命。 安全防護：全封閉安全防護罩（帶安全聯鎖），觀察窗配備專業激光防護玻璃，急停按鈕，符合CE/GB等安全標準。 三、關鍵性能指標(KPIs) 切割精度：≤±0.02mm 重復定位精度：≤±0.01mm 最小線寬/縫寬：≤0.03mm(典型值，視材料) 最小內孔直徑：≤0.1mm(典型值，視材料) 最大切割速度：(根據材料和厚度定制，例如：不銹鋼0.1mm>200mm/s)

熱影響區(HAZ)：≤0.05mm(邊緣無明顯變色、氧化)

表面粗糙度：Ra≤1.6μm(切割邊緣)

設備穩定性(MTBF)：≥2000小時

四、服務與支持

設備安裝、調試與操作培訓。

完善的工藝調試服務，確保滿足特定材料切割要求。

全面的技術文檔（操作、維護手冊）。

質保期（通常1年），終身技術支持與備件供應。

五、方案優勢總結

本定制方案專為超薄金屬薄膜的高精密切割而設計，結合頂級單模光纖激光源、直線電機精密平臺、自動對焦跟蹤、真空吸附固定、視覺定位等核心技術，確保實現無與倫比的精度、完美的邊緣質量、極低的熱影響、卓越的生產效率和運行穩定性，是提升貴司高附加值金屬薄膜產品品質和生產力的理想選擇。

六、附件（可選）

設備布局示意圖

關鍵部件品牌推薦清單

類似應用案例參考

詳細技術參數表

字?jǐn)?shù)說明：此方案框架約798字（不含編號和附件說明）。您可以根據貴司的具體材料、厚度范圍、具體精度要求（比框架中的更嚴或稍寬）、預算、場地限制等因素，對方案中的（括號內）內容進行具體化填充和調整，使其更貼合實際需求。

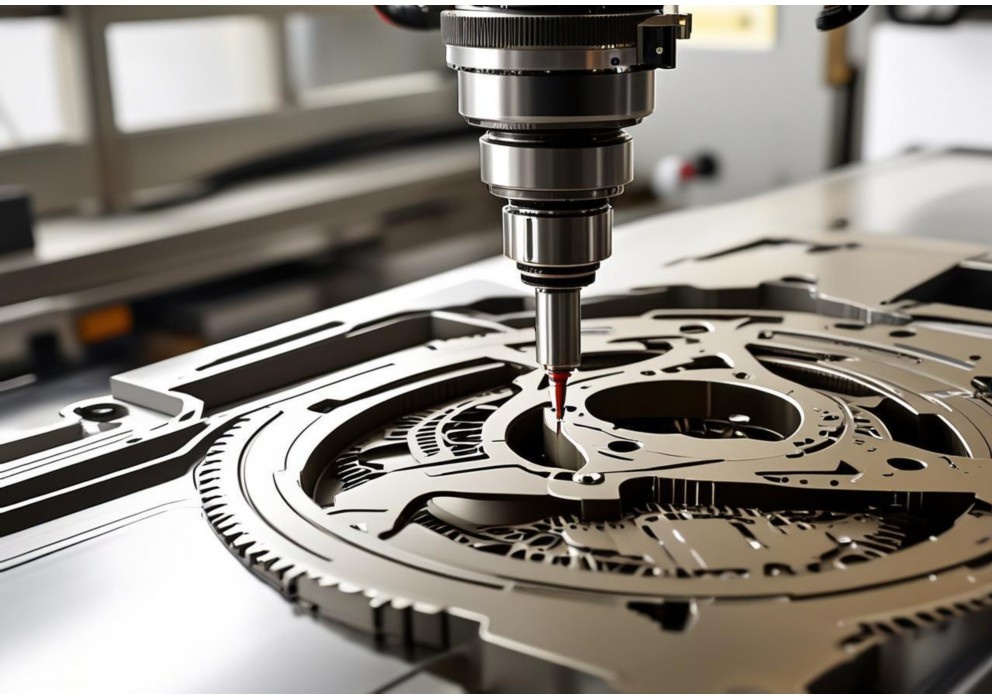

金屬激光切割機：現代制造的“光之利刃”

在現代工廠的喧囂中，金屬激光切割機如一位沉默的“光之雕刻家”，憑借一束高能激光，精準地在鋼鐵、鋁材、銅板等金屬材料上“揮毫潑墨”，切割出復雜精美的輪廓。這種集尖端光學、精密機械與智能控制于一身的設備，已成為金屬加工領域不可或缺的“利刃”。

核心原理：光能轉化的藝術

其核心在于“光熱效應”。設備內部激光器（主流為光纖激光器）產生高能量密度、高度聚焦的激光束。當這束“光劍”精準照射到金屬表面時，材料局部區域在極短時間內吸收巨大能量，溫度瞬間飆升至熔點甚至沸點以上，形成熔融或汽化狀態。此時，輔助氣體（如氧氣、氮?dú)饣驂嚎s空氣）從切割頭同軸高速噴出，將熔融金屬猛烈吹離切縫，同時保護鏡頭并輔助切割反應（氧氣助燃、氮?dú)夥姥趸?，最終實現材料的分離。整個過程如同用“無形的火焰”進行精準的“熱雕刻”。

顯著優勢：精度、效率與靈活性的典范

金屬激光切割機的魅力，在于其超越傳統工藝的卓越性能：

1.超凡精度與光潔度：激光束聚焦點極小（可達0.1mm級），切縫窄，熱影響區小，能輕松實現±0.05mm甚至更高的切割精度，斷面光滑平整，常免去二次加工，是精密零件制造的理想選擇。

2.切割速度的飛躍：尤其對于中薄板材，激光切割速度遠超等離子切割、火焰切割和水刀切割。例如，切割1mm不銹鋼板，速度可達每分鐘數十米，大幅提升生產效率。

3.無與倫比的柔性加工：它是復雜圖形切割的“王者”。只需更改計算機中的圖形數據（CAD文件），無需更換模具或刀具，即可瞬間切換切割不同形狀的零件。無論是極其復雜的鏤空花紋、微小精密的電子元件輪廓，還是個性化定制件，都能輕松應對，滿足小批量、多品種、快速響應的市場需求。

4.廣泛的材料適應性：從常見碳鋼、不銹鋼、鋁合金、黃銅，到鈦合金、鎳基合金等特種金屬，均可高效切割（不同材料需選用合適功率和氣體）。

5.自動化與智能化集成：極易與自動化上下料系統、物料倉庫集成，形成無人化或少人化的柔性生產線，契合工業4.0發展方向。

應用場景：深入產業核心

其應用已滲透至現代工業的方方面面：

鈑金加工：機箱機柜、通風管道、電梯面板等的基礎加工設備。

汽車制造：車身覆蓋件、底盤零件、安全氣囊傳感器支架、排氣管等關鍵部件的精密切割。

航空航天：對精度和材料要求嚴苛的發動機零件、機身結構件、鈦合金部件等的加工。

工程機械：大型鋼結構件、耐磨板、液壓支架等的切割下料。

廚具家電：不銹鋼水槽、抽油煙機面板、烤箱外殼等外觀件的精細加工。

廣告標識：金屬字、LOGO、藝術裝飾件的快速成型。

電子電器：精密散熱片、芯片支架、連接器外殼等的微細加工。

選型與考量

選擇激光切割機需綜合權衡：

激光器功率：直接決定可切割材料的厚度和速度。低功率（如500W-2kW）擅長薄板精細加工；高功率（6kW以上）可切割更厚材料（如30mm+碳鋼），但成本更高。

激光器類型：光纖激光器憑借高效率、低能耗、免維護、光束質量?jī)?yōu)，已成為市場絕對主流，尤其適合金屬切割。CO2激光器在非金屬領域仍有優勢。

加工幅面：根據常用板材尺寸（如1.5mx3m,2mx4m,2.5mx12m等）選擇合適工作臺。

精度與動態性能：考察機床結構剛性、導軌類型、驅動系統配置。

自動化程度：是否需要自動上下料、交換工作臺等。

配套系統：排煙除塵設備對工作環境和人員健康至關重要，必須配置。

結論

金屬激光切割機，以其“高精度、高效率、高柔性”的“三高”特性，徹底革新了傳統金屬切割工藝的面貌。它不僅大幅提升了制造的精度極限與效率天花板，更以其無與倫比的靈活性，為產品創新設計與敏捷生產提供了無限可能。隨著光纖激光技術持續進步、功率不斷提升、成本逐漸優化，激光切割這把“光之利刃”必將更加鋒利，持續深入地賦能高端裝備制造、新能源汽車、航空航天等戰略產業，為“中國智造”的崛起貢獻核心力量，照亮工業升級的未來之路。
